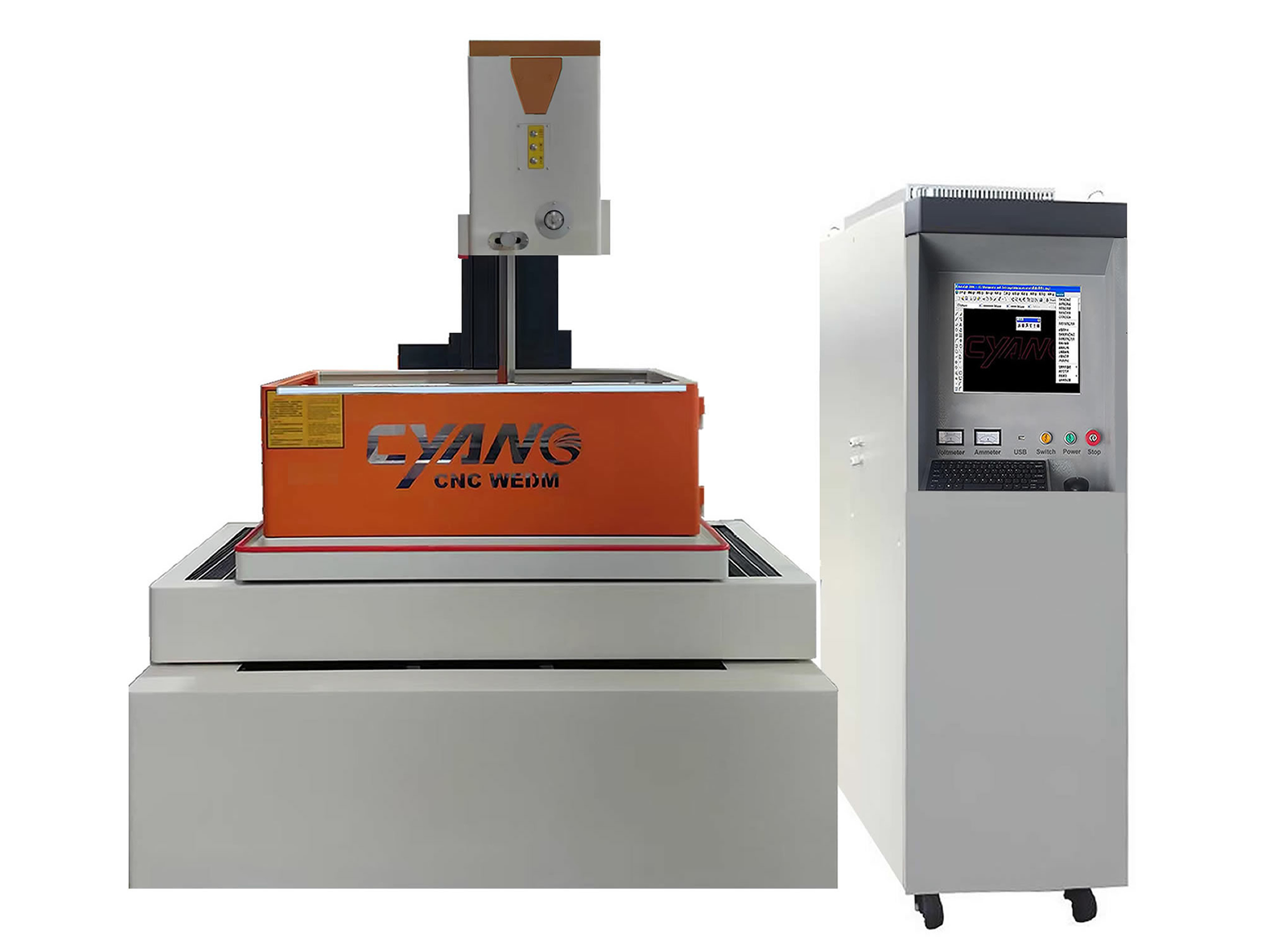

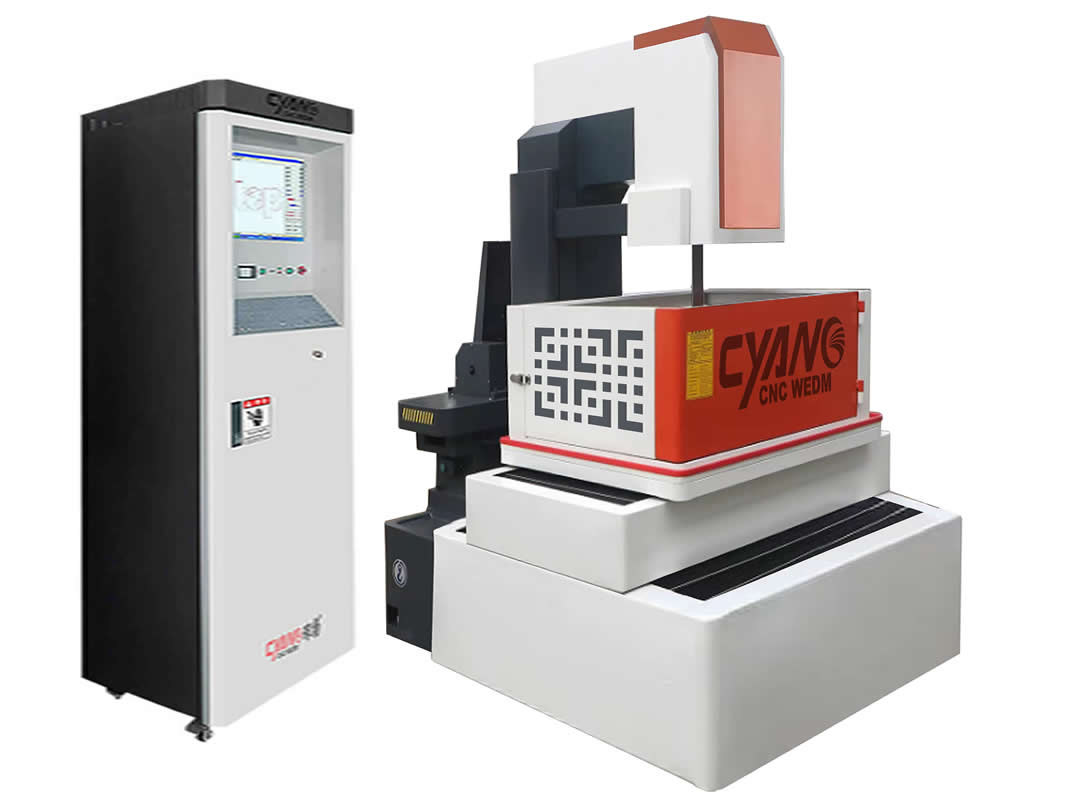

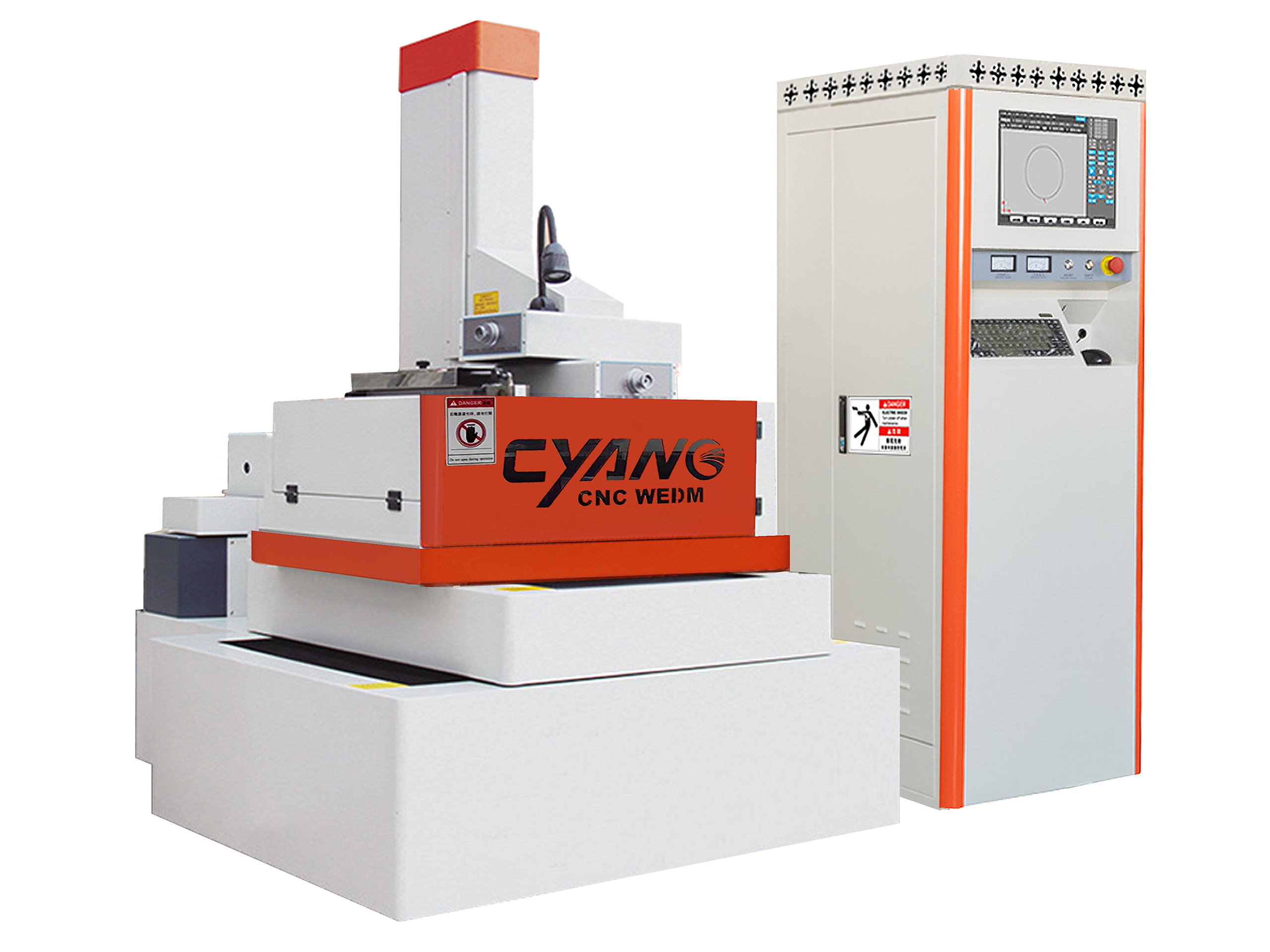

機械主要特點
● 設備使用激光干涉儀檢測及幾何精度檢測，確保機床幾何精度、動態精度和定位精度符合中走絲及線切割最新國家標準（JB/T 11999.1-2014，GB/T 7926-2015）的各項技術指標和要求；
● “T”型慢走絲結構床身，X Y軸獨立布局，大厚壁優質鑄件及加強筋的配置抑制床身變形。C型線架自動升降， UV軸桁架式結構；
● 四軸軸采用日本安川品牌交流伺服電機結合臺灣上銀C3級高精度滾珠絲杠及直線導軌，移動速度快（5000mm/min，）縮短了孔距間移動時間，帶來前所未有的工作效率和精度保證；
● 四軸軸采用日本安川交流伺服驅動系統，實現零點位置設定及螺距補償閉環控制，減少傳動誤差，保證運行平穩性和多次切割加工精度控制，性能更為可靠，切割速度更快、精度更高；
● 導軌絲杠集中潤滑，定時定量自動對各部件注油，節省人力成本，減少維護費用；
● 運絲采用雙向彈簧式張力機構，確保電極絲在運行時的穩定性；
● 工作臺工件架采用快速移動桁架結構，能夠?qū)θ魏涡螒B(tài)或大小的加工件都能很好地固定住，保證了加工零件的加工質量。防護罩采用金屬框架水槽設計，造型優美，操作方便，節省空間。
● 工作液系統多重過濾，有效提高工作液使用壽命，使用環保工作液，噴流均勻；
● Windows 7及更高版本系統、windows平臺的控制軟件，直接嵌入到AutoCAD、CAXA等各版本繪圖軟件中，實現了CAD/CAM一體化。軟件使用簡單，熟悉AutoCAD的使用者無需額外學習、便能在很短時間內就可以使用它編程，使其所掌握的AutoCAD知識和技能得以充分發揮和利用，擴大了線切割使用對象，開創中走絲線切割易用時代！ ● 采用四軸聯動五軸控制技術，可以方便的進行上下異形面加工，實時監控線切割加工機床的X、Y、U、V四軸加工狀態，使復雜錐度圖形加工變得簡單而精確；
● 帶有用戶可維護的工藝庫功能，使多次加工變得簡單、穩定可靠；
● 手控盒操作，開關運絲、水泵、高頻、快速移軸，以及手輪功能，使操控得心應手。降低了工人的勞動強度，提高了工人的工作效率，減小了誤操作機會。
數控軟件基本功能
● 坐標系：增量坐標（相對坐標）；
● 圖形坐標變換、縮放、旋轉功能，圖形跟蹤顯示功能；
● 直線、圓弧插補功能；
● 斜度加工功能；
● 上下異面加工功能；
● 短路、斷絲處理功能；
● 停電記憶功能，加工結束自動停機功能；
● 自動對端面、對中心功能；
● 自動加過渡圓弧功能（任意，拐角功能）；
● 反向加工功能；
● 菜單技術、自動編程功能；
● 數據傳輸；
● 多刀切割功能（最多7次）；
● 脈沖電源的控制參數直接由軟件來控制，改善了脈沖電源輸出的抗干擾能力，從而提高了加工工件的粗糙度，降低了鉬絲的損耗?？蛇x擇多種脈沖電源波形適合各種加工情形，提高了切割高工件的能力；
● 簡化了控制面板上的操作按鈕，將大量的按扭功能直接由軟件控制來實現。
主要技術參數
項目 | 參數 |
機床型號 | MS-430AC | MS-540AC | MS-650AC | MS-860AC | MS-1080AC |
XYZ軸行程 | 400×320×300mm | 500×400×300mm | 600×500×400mm | 800×600×400mm | 1000×800×400mm |
工作臺面尺寸 | 760×580mm | 820×620mm | 1020×680mm | 1210×880mm | 1400×980mm |
工作臺液槽尺寸
| 920×680×400mm | 1010×740×400mm | 1200×820×400mm | 1350×930×400mm | 1600×1100×400mm |
最大切割厚度 | 300mm | 300/400mm | 400mm | 400mm | 400mm |
最大工件重量
| 400kg | 500kg | 650kg | 1000kg | 1500kg |
U、V軸行程
| 70×70mm |
加工錐度角
| 6~12 ° / 80mm（角度/厚度） |
電極絲速度 | 1.18-11.18m/s |
使用鉬絲線徑
| Dia.0.16～0.22mm |
電極絲恒張力
| 10-30N |
定位精度
| 0.008mm(ISO14137-2015,JB-T 11999.1-2014) |
重復定位精度
| ±0.004mm(ISO14137-2015,JB-T 11999.1-2014) |
最大切割速度
| ≥300mm2/min（指定材料和厚度） |
最佳表面光潔度
| Ra≤0.65μm（指定材料和厚度） |
加工精度
| 直身±0.004mm/錐度±0.015mm（JB-T 11999.1-2014） |
機器外觀尺寸
| 1650×1250×2100mm | 1700×1400×2100mm | 2050×1680×2100mm | 2200×1800×2200mm | 2500×2000×2200mm |
機器總重量（約）
| 1450Kg | 1650Kg | 1900Kg | 2650Kg | 3500Kg |
